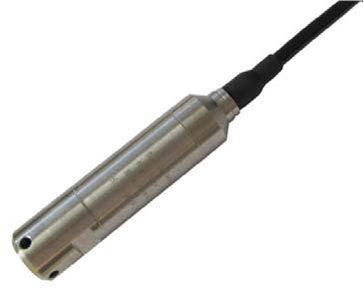

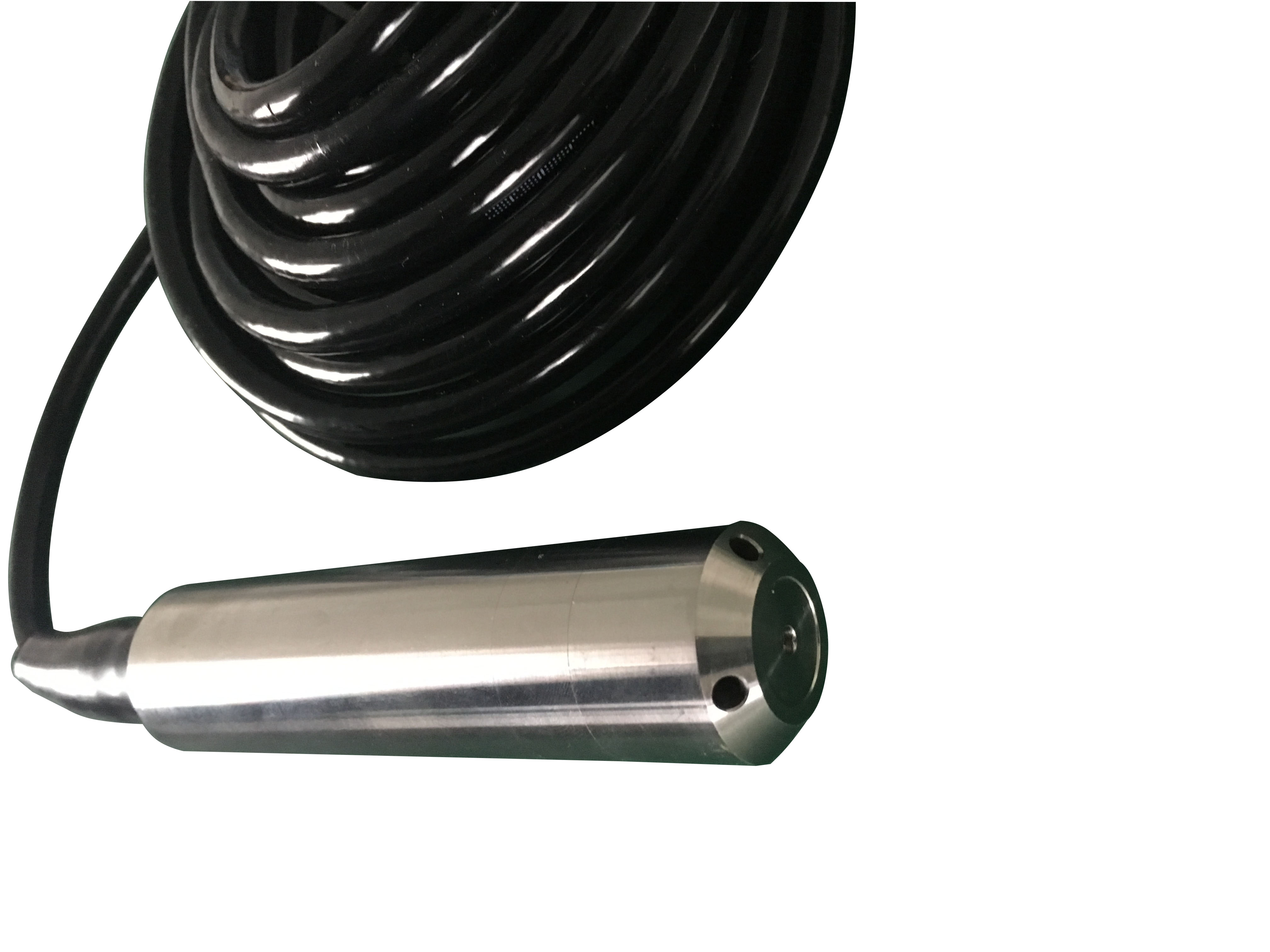

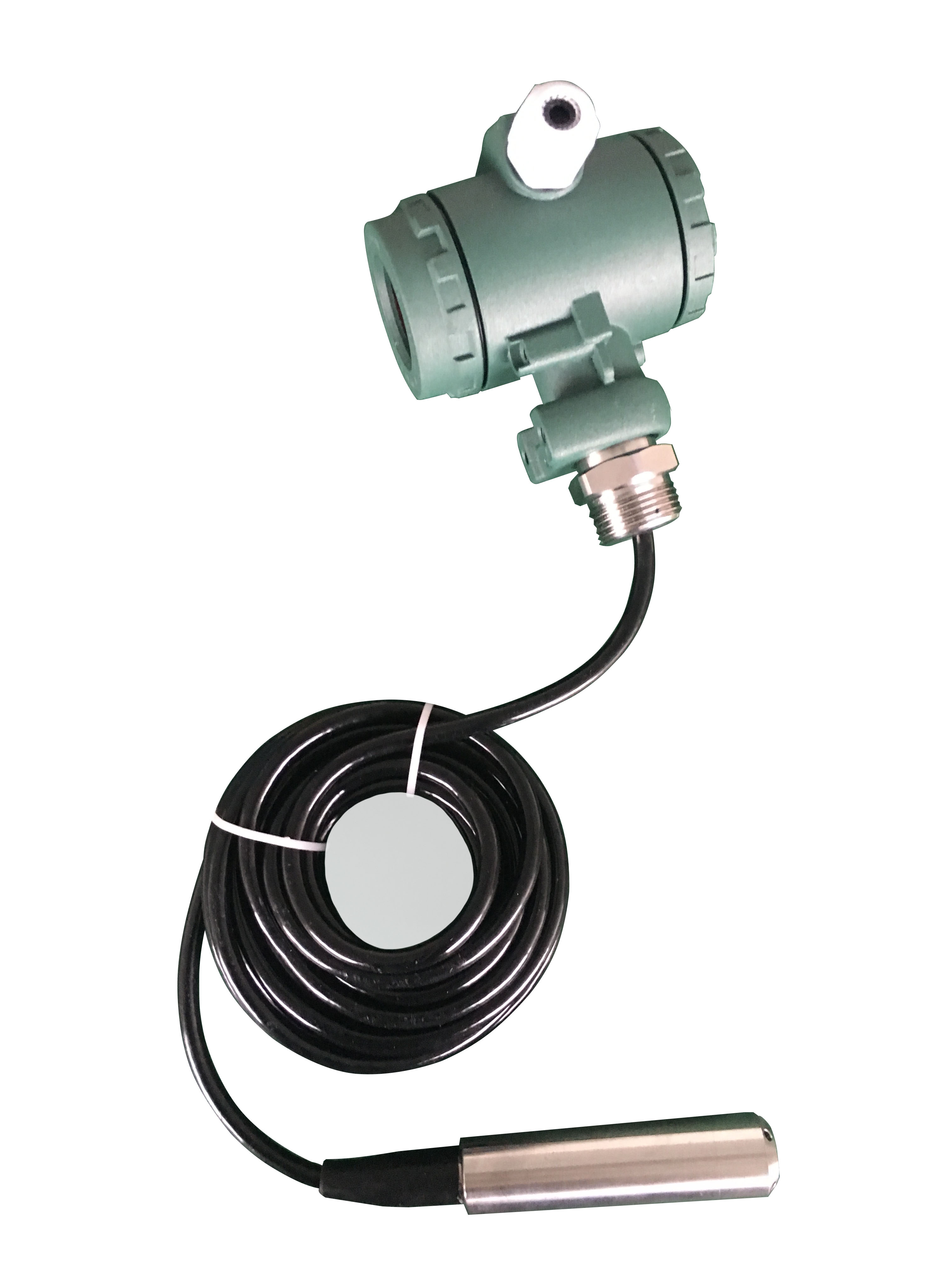

XAJY100投入式靜壓液位計
投入式靜壓液位計
XAJY100系列投入式靜壓液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5V、 0～10V等標準信號輸出方式由用戶根據需要任選。
XAJY100系列投入式靜壓液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5V、 0～10V等標準信號輸出方式由用戶根據需要任選。
訂購熱線：021-80370763
工作原理
XAJY100系列投入式靜壓液位變送器是基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA），選用進口傳感器作為中心感測元件，通過感受液體的壓強，得出相應的液位高度，并轉換成 4...20mA 的標準電流信號輸出，傳給二次儀表，實現工業過程的自動控制。
安裝
液位計應安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將靜壓投入式液位計放入鋼管中即可使用。變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將靜壓投入式液位計放入鋼管中即可使用。
